基本部署

IPv4 基本部署

IPv4又称互联网通信协议第四版，地址长度32位，是目前使用最广泛的网际协议版本。ZStack Cloud扁平网络支持IPv4协议，本章节将详细介绍IPv4类型扁平网络的基本部署。

假定客户环境如下：

表 1. IPv4类型扁平网络配置信息
扁平网络	配置信息
网卡	em01
VLAN ID	非VLAN
IP地址段	172.20.108.40~172.20.108.50
子网掩码	255.255.0.0
网关	172.20.0.1
DHCP服务IP	172.20.180.41

搭建IPv4类型扁平网络的基本流程如下：

创建IPv4类型扁平网络对应的二层网络，并加载此二层网络到相应集群。
创建三层扁平网络，网络地址类型选择IPv4。
使用此扁平网络创建云主机。
验证IPv4类型扁平网络连通性。

创建IPv4类型扁平网络对应的二层网络，并加载此二层网络到相应集群。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网络，弹出创建二层网络界面，参考上述表 1填写如下：
- 区域：显示当前区域
- 名称：设置L2-扁平网络名称
- 简介：可选项，可留空不填
- 类型：选择L2NoVlanNetwork
- 集群：选择集群，如Cluster-1
  说明:

  可在创建二层网络时加载集群，也可在创建二层网络后再加载集群。

  若二层网络未加载集群，将无法使用相应三层网络创建云主机。
- 网络加速模式：支持通过不同技术提高二层网络性能，包括标准、SR-IOV、以及智能网卡三种方式，本场景选择标准
- 网卡名称：输入网卡名称，例如：em01

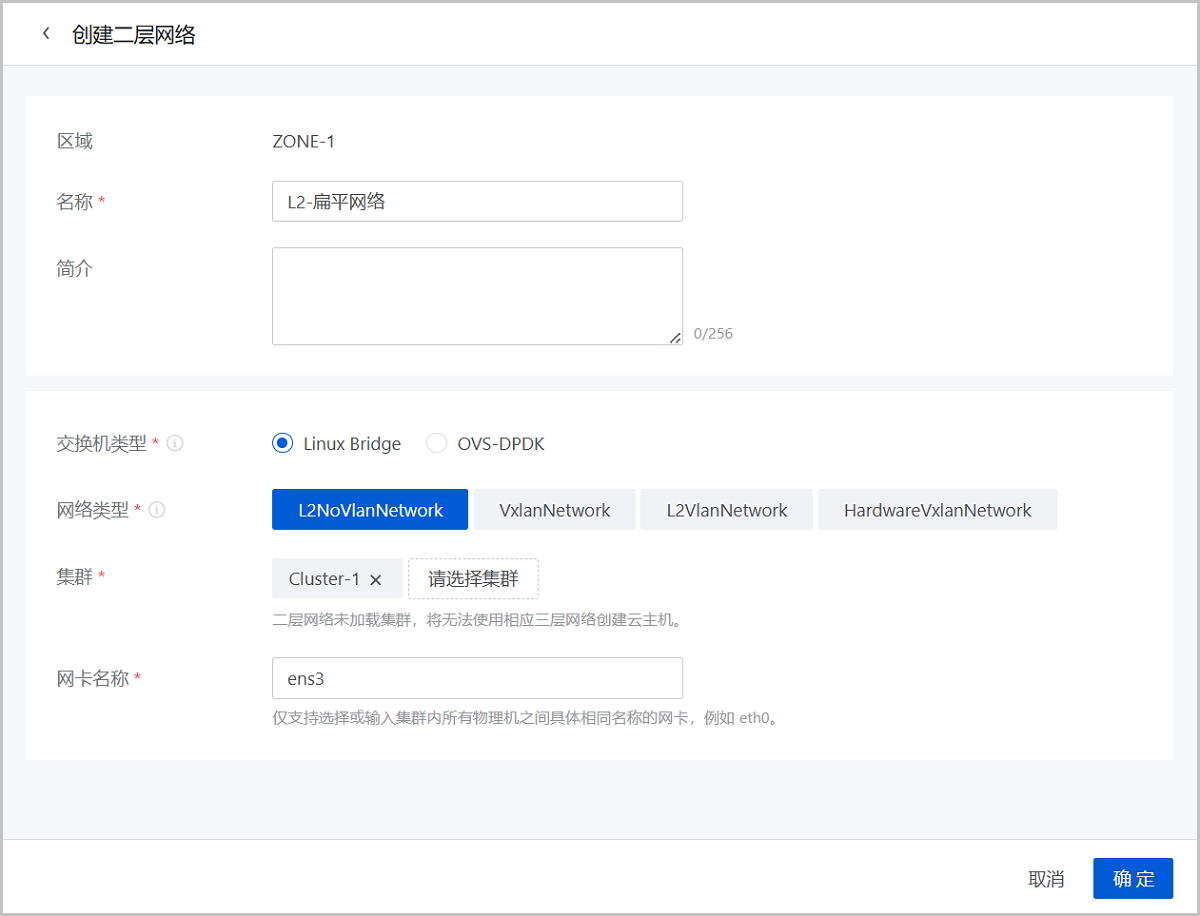

如图 1所示：
图 1. 创建L2-扁平网络
创建三层扁平网络，网络地址类型选择IPv4。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 三层网络资源 > 扁平网络，进入扁平网络界面，点击创建扁平网络，弹出创建扁平网络界面，参考上述表 1填写如下：
- 名称：设置L3-扁平网络名称
- 简介：可选项，可留空不填
- 二层网络：选择扁平网络对应的二层网络
  说明: ZStack Cloud支持一个二层网络用于创建多个三层网络，但若非特殊业务需求，不推荐多个三层网络共用一个二层网络。
  在选择二层网络界面，有两个子页面：

  推荐：列出当前区域内尚未挂载三层网络的二层网络列表

  全部：列出当前区域内全部二层网络列表，包括已挂载或尚未挂载三层网络的二层网络
- IP地址管理：选择是否开启三层网络IP地址管理服务。开启后，支持为三层网络添加网络段、设置IP分配策略，及开启DHCP服务。此处选择开启
- 网络地址类型：选择IPv4
- 网络段方式：支持IP范围或CIDR方式添加网络段。本场景以IP范围方式为例
- 起始IP：172.20.108.40
- 结束IP：172.20.108.50
- 子网掩码：255.255.0.0
- 网关：172.20.0.1
- DHCP服务：可选择是否需要DHCP服务
  说明:

  DHCP服务是云平台内置的分布式服务，仅对云平台内部的资源提供分配IP地址的服务，与用户已有的DHCP服务器不会产生冲突。

  启用DHCP服务后，使用此网络的网卡将通过动态模式 (DHCP) 获取IP地址。此时DHCP服务IP支持自定义设置，也可由系统根据分配策略进行指定。

  若关闭DHCP服务，使用此网络的网卡将通过静态模式 (Static) 获取IP地址。此时DHCP服务IP不支持自定义设置，也不可由系统根据分配策略进行指定。
- IP分配策略：支持通过以下三种策略分配IP地址：
  - 随机分配：在添加的网络段内，系统随机分配IP地址。
  - 顺序分配：

    在添加的网络段内，系统将所有空闲IP地址按照从小到大的顺序逐个分配。中途释放的IP地址，将在下次分配时进行分配。

    举例：假设当前三层网络的网络段为192.168.0.101～192.168.0.120，已分配192.168.0.101～192.168.0.108，后192.168.0.106被释放。下次分配时，将优先分配192.168.0.106。
  - 循环分配：

    在添加的网络段内，系统将IP地址按照从小到大的顺序逐个分配。中途释放的IP地址，将在现有空闲IP地址分配一轮后再进行分配。

    举例：假设当前三层网络的网络段为192.168.0.101～192.168.0.120，已分配192.168.0.101～192.168.0.108，后192.168.0.106被释放。下次分配时，将从192.168.0.109开始分配。直到192.168.0.120被分配后，才会分配192.168.0.106。
- DHCP服务IP：可选项，可按需设置DHCP服务IP，例如：172.20.108.10
  说明:

  DHCP服务IP是DHCP服务所占用的IP。DHCP服务通过该IP为使用该三层网络的资源分配IP地址。

  若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。

  若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。

  DHCP服务IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用。

  起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址。

  当IP分配策略选择随机分配时，若此处留空不填，将由系统在添加的IP范围内随机指定。

  当IP分配策略选择顺序分配或循环分配时，若此处留空不填，将以网络段内的首个IP作为DHCP服务IP。
- DNS：可选项，可留空不填，也可设置，如114.114.114.114

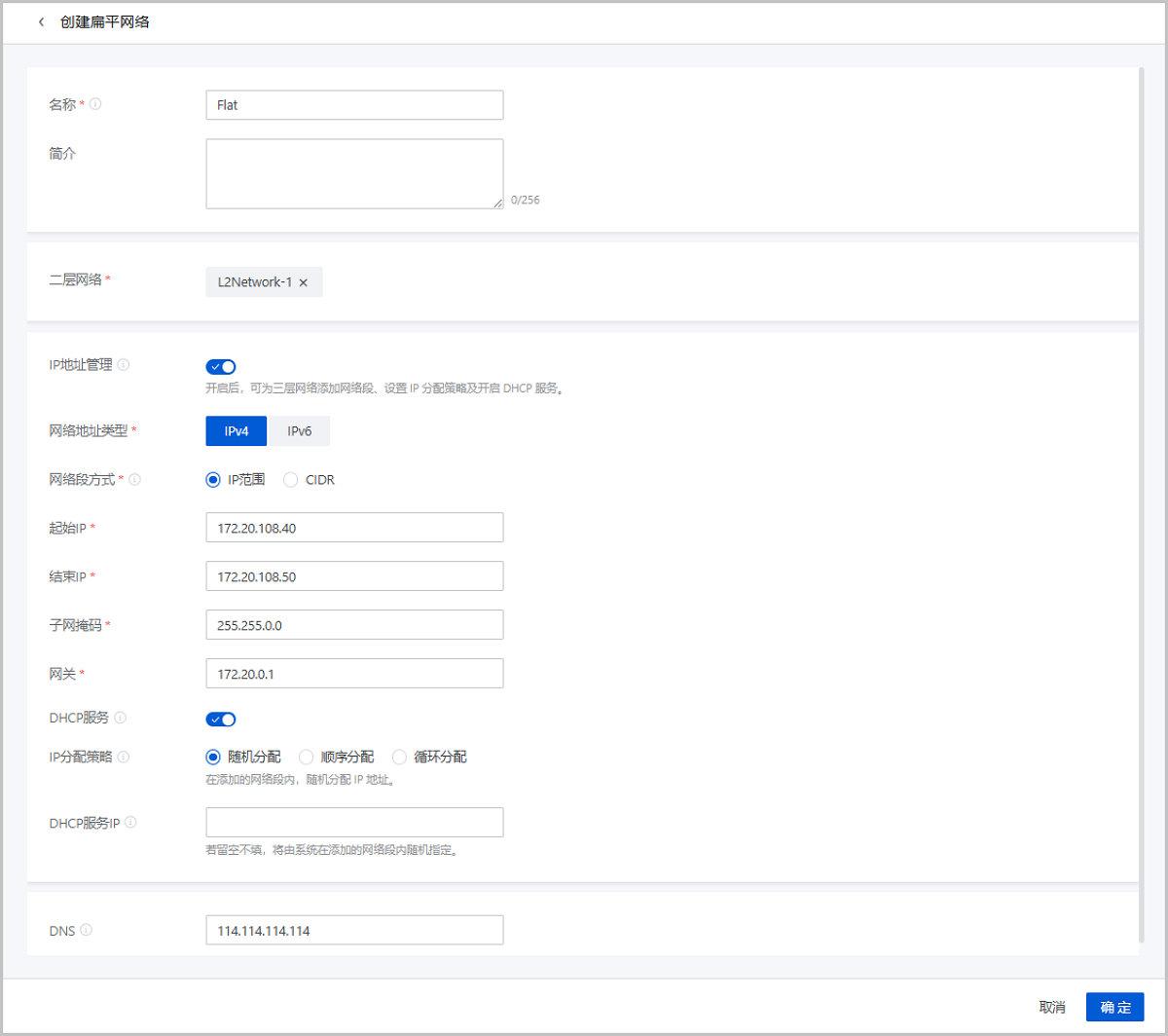

如图 2所示：
图 2. 创建L3-扁平网络
使用此扁平网络创建云主机。

在ZStack Cloud主菜单，点击资源中心 > 云资源池 > 虚拟资源 > 云主机，进入云主机界面，点击创建云主机，弹出创建云主机界面，使用已创建的IPv4扁平网络创建两台云主机VM-1和VM-2。
验证IPv4类型扁平网络连通性。
预期结果：同一网段下的两个VM（例如：VM-1和VM-2）可以互通。
验证连通性：

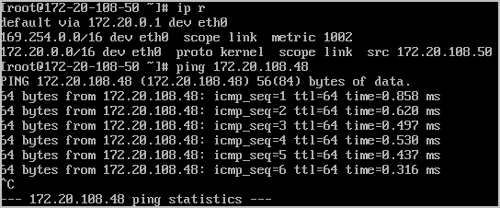

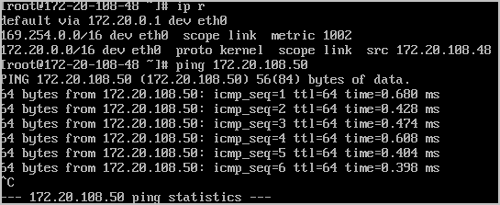

- 登录VM-1，检查是否能够ping通VM-2，如图 3所示：
  图 3. VM-1 ping通 VM-2
- 登录VM-2，检查是否能够ping通VM-1，如图 4所示：
  图 4. VM-2 ping通 VM-1
经验证，两台云主机可以互通，IPv4扁平网络已生效。

至此，IPv4类型扁平网络的基本部署实践介绍完毕。

IPv6 基本部署

IPv6又称互联网通信协议第六版，地址长度为128位，不仅能有效解决IPv4协议网络地址不足的问题，而且解决了多种接入设备连入互联网的障碍。ZStack Cloud扁平网络支持IPv6协议，本章节将详细介绍IPv6类型扁平网络的基本部署。

假定客户环境如下：

表 1. IPv6类型扁平网络配置信息
扁平网络	配置信息
网卡	em1
VLAN ID	2002
IP地址段	234e:0:4567::2~234e:0:4567:0:ffff:ffff:ffff:ffff
前缀长度	64
网关	234e:0:4567::1
DHCP服务IP	234e:0:4567::3
DNS	240c::6644

搭建IPv6类型扁平网络的基本流程如下：

创建IPv6类型扁平网络对应的二层网络，并加载此二层网络到相应集群。
创建三层扁平网络，网络地址类型选择IPv6。
使用此扁平网络创建云主机。
获取云主机IPv6地址。
验证IPv6扁平网络连通性。

创建IPv6类型扁平网络对应的二层网络，并加载此二层网络到相应集群。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网络，弹出创建二层网络界面，参考上述表 1填写如下：
- 区域：显示当前区域
- 名称：设置二层网络名称，例如：L2-IPv6-扁平网络
- 简介：可选项，可留空不填
- 类型：选择L2VlanNetwork
- 集群：选择二层网络加载的集群，例如：Cluster-1
- 网络加速模式：支持通过不同技术提高二层网络性能，包括标准、SR-IOV、以及智能网卡三种方式，本场景选择标准
- VLAN ID：选择VLAN ID
- 网卡名称：输入网卡名称，例如：em1

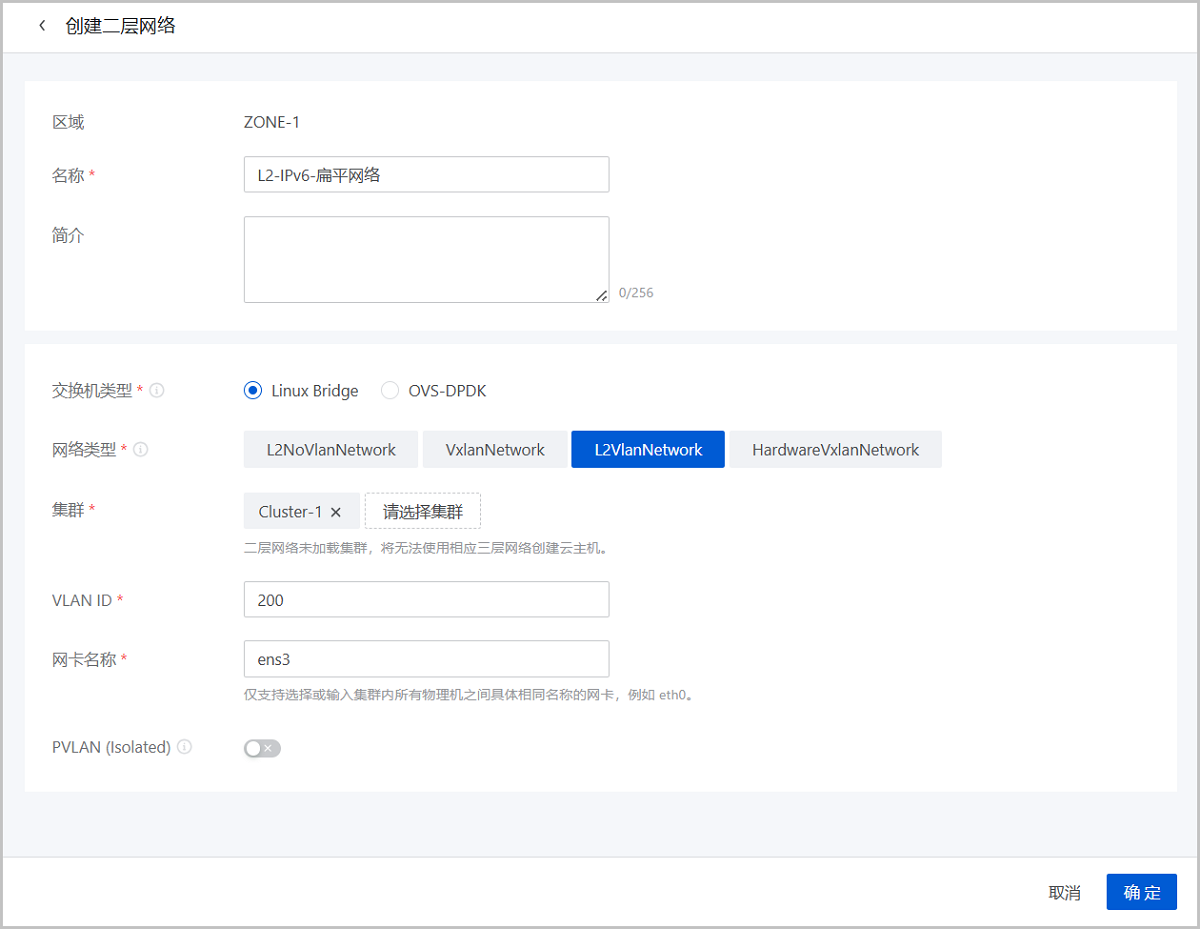

如图 1所示：
图 1. 创建L2-IPv6-扁平网络
创建三层扁平网络，网络地址类型选择IPv6。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 三层网络资源 > 扁平网络，进入扁平网络界面，点击创建扁平网络，弹出创建扁平网络界面，参考上述表 1填写如下：
- 名称：设置L3-IPv6-扁平网络名称
- 简介：可选项，可留空不填
- 二层网络：选择扁平网络对应的二层网络
  说明: ZStack Cloud支持一个二层网络用于创建多个三层网络，但若非特殊业务需求，不推荐多个三层网络共用一个二层网络。
  在选择二层网络界面，有两个子页面：

  推荐：列出当前区域内尚未挂载三层网络的二层网络列表

  全部：列出当前区域内全部二层网络列表，包括已挂载或尚未挂载三层网络的二层网络
- IP地址管理：选择是否开启三层网络IP地址管理服务。开启后，支持为三层网络添加网络段、设置IP分配策略，及开启DHCP服务。此处选择开启
- 网络地址类型：选择IPv6
- 网络段方式：支持IP范围或CIDR方式添加网络段。本场景以IP范围方式为例
- 分配IP模式：默认提供一种IP地址分配方式
  - Stateful-DHCP（默认）：有状态地址DHCP配置。接口地址以及其他参数全部通过DHCP协议配置。
- 起始IP：设置起始IP，例如：234e:0:4567::2
- 结束IP：设置结束IP，例如：234e:0:4567:0:ffff:ffff:ffff:ffff
- 前缀长度：设置IP前缀长度，范围64~126，例如：64
- 网关：设置网关，例如：234e:0:4567::1
- DHCP服务：可选择是否需要DHCP服务
  说明:

  默认开启，为云主机提供自动分配IP，此时DHCP服务IP支持自定义设置，也可由系统随机指定。

  关闭后，使用此网络的云主机将无法自动获取IP，需手动配置，此时DHCP IP不支持自定义设置，也不可由系统随机指定。
  - DHCP服务IP：可选项，可按需设置DHCP服务IP，例如：234e:0:4567::3
    说明:

    若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。

    若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。

    DHCP服务IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用。

    起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址。

    若留空不填，将由系统在添加的IP范围内随机指定。
- DNS：设置三层网络的DNS解析服务，留空不填默认设置为：240c::6644

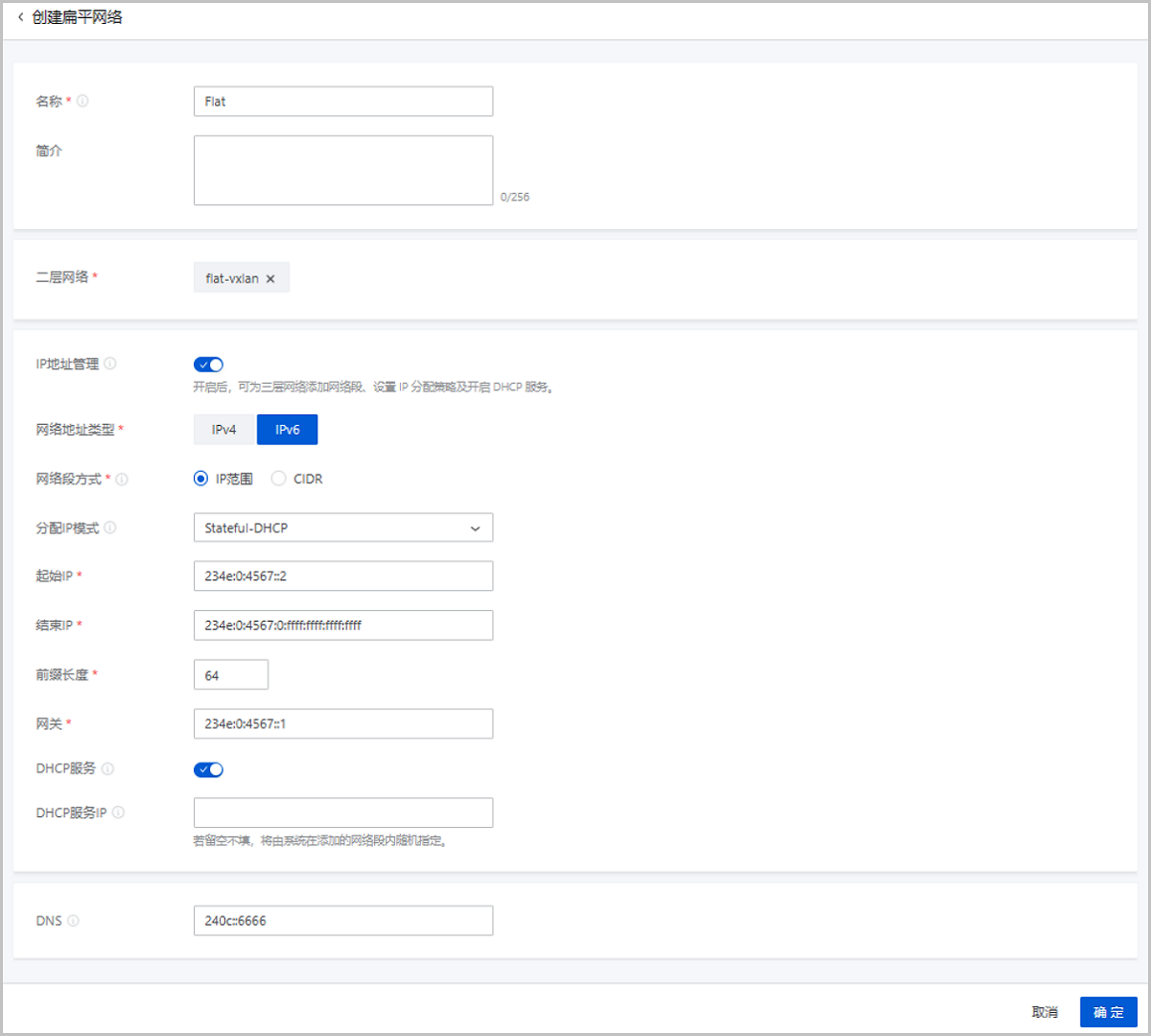

如图 2所示：
图 2. 创建L3-IPv6-扁平网络
使用此扁平网络创建云主机。

在ZStack Cloud主菜单，点击资源中心 > 云资源池 > 虚拟资源 > 云主机，进入云主机界面，点击创建云主机，弹出创建云主机界面，使用已创建的IPv6扁平网络创建两台云主机VM-1和VM-2。
获取云主机IPv6地址
ZStack Cloud默认为IPv4网络自动获取IP，但使用IPv6网络的云主机需要手动获取IP地址。分别打开两台云主机控制台，执行如下命令获取IP地址：
```
-bash-4.2# dhclient -6 eth0  # eth0表示网卡名称
```
说明: FE80开头的地址为链路本地地址，并非预期的地址。

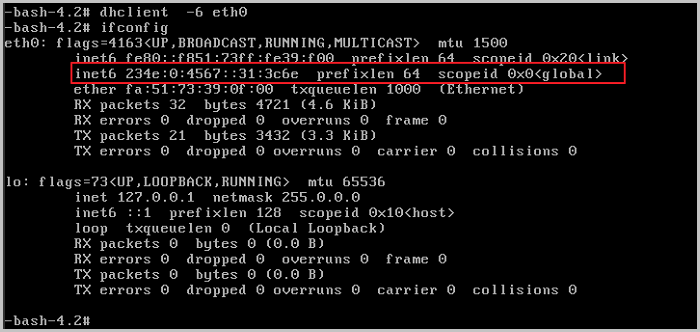

如图 3所示：
图 3. 获取IP地址

本场景获取到的IP地址如下：
- VM-1 IP地址：234e:0:4567::63:ab4d
- VM-2 IP地址：234e:0:4567::31:3c6e
验证IPv6扁平网络连通性。
预期结果：同一网段下的两个VM（例如：VM-1和VM-2）可以互通。
验证连通性：

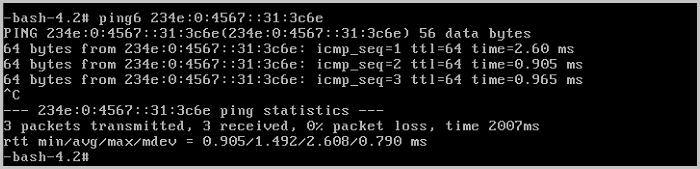

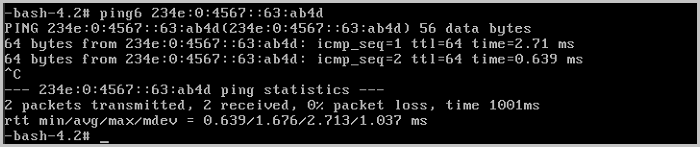

- 登录VM-1，检查是否能够ping通VM-2，如图 4所示：
  图 4. VM-1 ping通 VM-2
- 登录VM-2，检查是否能够ping通VM-1，如图 5所示：
  图 5. VM-2 ping通 VM-1
经验证，两台云主机可以互通，IPv6扁平网络已生效。

至此，IPv6类型扁平网络的基本部署实践介绍完毕。

关闭IP地址管理场景扁平网络基本部署（关闭IPAM）

IP地址管理是管理和分配三层网络中IP地址的服务，开启后，需为三层网络添加网络段，用于为三层网络上的资源自动分配IP地址。ZStack Cloud扁平网络支持关闭IP地址管理，创建时无需设置网络段及相关参数，使用该扁平网络创建资源，可实现IP地址自主分配和管理，不受三层网络网络段限制。本章节将详细介绍关闭IP地址管理场景下，扁平网络的基本部署。

假定客户环境如下：

表 1. 扁平网络配置信息
扁平网络	配置信息
网卡	eth0
VLAN ID	2002

表 2. 云主机网卡配置信息
云主机网卡	配置信息
IP地址	172.20.60.107
子网掩码	255.255.0.0
网关	172.20.0.1

关闭IP地址管理场景下，部署扁平网络的基本流程如下：

创建扁平网络对应的二层网络，并加载此二层网络到相应集群。
创建三层扁平网络，并关闭IP地址管理。
使用此扁平网络创建云主机。
安装云主机性能优化工具。
同步云主机网卡配置。
验证网卡IP地址实际配置情况。

创建扁平网络对应的二层网络，并加载此二层网络到相应集群。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 二层网络资源 > 二层网络，进入二层网络界面，点击创建二层网络，弹出创建二层网络界面，参考上述表 1填写如下：
- 区域：显示当前区域
- 名称：设置二层网络名称，例如：L2-No-IPAM-Flat
- 简介：可选项，可留空不填
- 类型：选择L2VlanNetwork
- 集群：选择二层网络加载的集群，例如：Cluster-1
- 网络加速模式：支持通过不同技术提高二层网络性能，包括标准、SR-IOV、以及智能网卡三种方式，本场景选择标准
- VLAN ID：选择VLAN ID
- 网卡名称：输入网卡名称，本场景输入eth0
如图 1所示：
图 1. 创建L2-No-IPAM扁平网络
创建三层扁平网络，并关闭IP地址管理。
在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 三层网络资源 > 扁平网络，进入扁平网络界面，点击创建扁平网络，弹出创建扁平网络界面，可按照以下示例输入相应内容：
- 名称：设置三层网络名称，例如：L3-No-IPAM-Flat
- 简介：可选项，可留空不填
- 二层网络：选择扁平网络对应的二层网络
  说明: ZStack Cloud支持一个二层网络用于创建多个三层网络，但若非特殊业务需求，不推荐多个三层网络共用一个二层网络。
  在选择二层网络界面，有两个子页面：

  推荐：列出当前区域内尚未挂载三层网络的二层网络列表

  全部：列出当前区域内全部二层网络列表，包括已挂载或尚未挂载三层网络的二层网络
- IP地址管理：选择是否开启三层网络IP地址管理服务。此处选择关闭。关闭后，无需为三层网络添加网络段，设置网关、子网掩码、IP分配策略等参数
- DHCP服务：本场景下，DHCP服务默认关闭且不支持开启
- DNS：设置三层网络的DNS解析服务，本场景下可留空不填

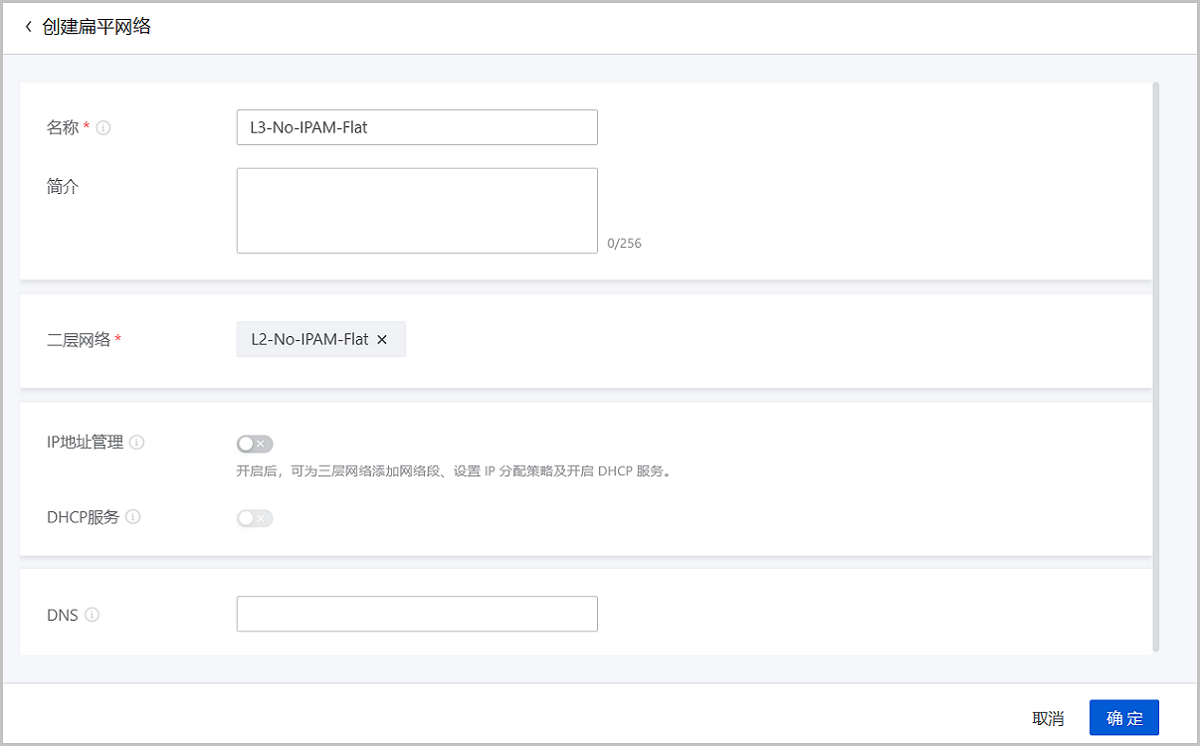

如图 2所示：
图 2. 创建L3-No-IPAM扁平网络
使用此扁平网络创建云主机。
在ZStack Cloud主菜单，点击资源中心 > 云资源池 > 虚拟资源 > 云主机，进入云主机界面，点击创建云主机，弹出创建云主机界面，使用已创建的扁平网络创建云主机VM-Self-Managed-IP，参考表 2填写网络配置：
- 网络：选择关闭IP地址管理的扁平网络
- 设为默认网络：选择是否将该网络设为云主机的默认网络。本场景下，设置为默认网络
- 启用SR-IOV：本场景下选择不启用
- 指定IPv4：选择未开启IP地址管理的网络创建云主机，系统不会自动分配IP地址。用户可在云平台上或云主机内部自行配置，本场景选择在云平台指定
  说明: 目前，在云主机内部配置IP地址，该IP地址无法被云平台读取和管理
- - IPv4地址：自主配置云主机IP地址，本场景输入172.20.60.107
    说明:

    填写的IP地址不能与云平台上已被占用的地址冲突。

    云主机创建完成后，需安装性能优化工具并同步网卡配置使该IP生效
  - 子网掩码：设置IPv4地址对应的子网掩码，本场景输入255.255.0.0
  - IPv4网关：设置IPv4地址对应的网关，本场景输入172.20.0.1
  - 安全组：绑定已创建的安全组为云主机提供网络安全服务，可留空不填
- 指定IPv6：选择是否自行配置云主机使用的IPv6地址，本场景不指定
- MAC地址：选择是否指定云主机使用的MAC地址，本场景不指定

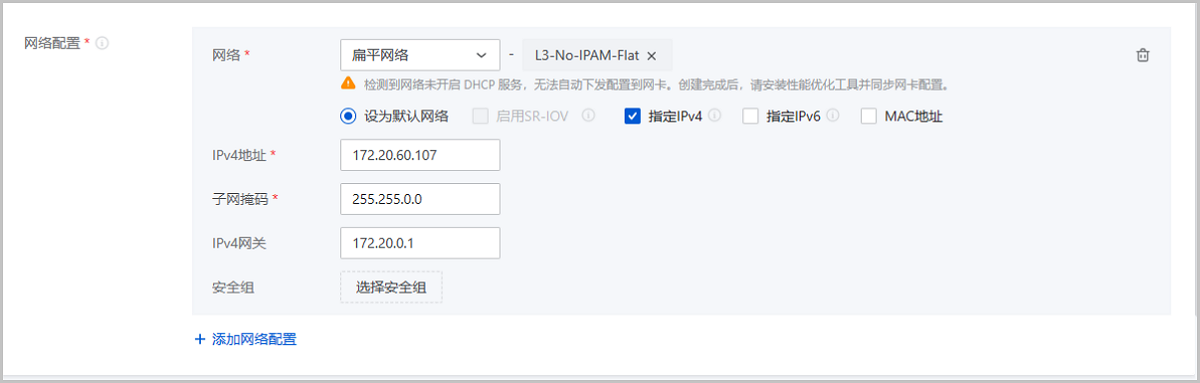

如图 3所示：
图 3. 云主机网络配置
安装云主机性能优化工具
按照以下步骤为云主机安装性能优化工具：
1. ISO安装

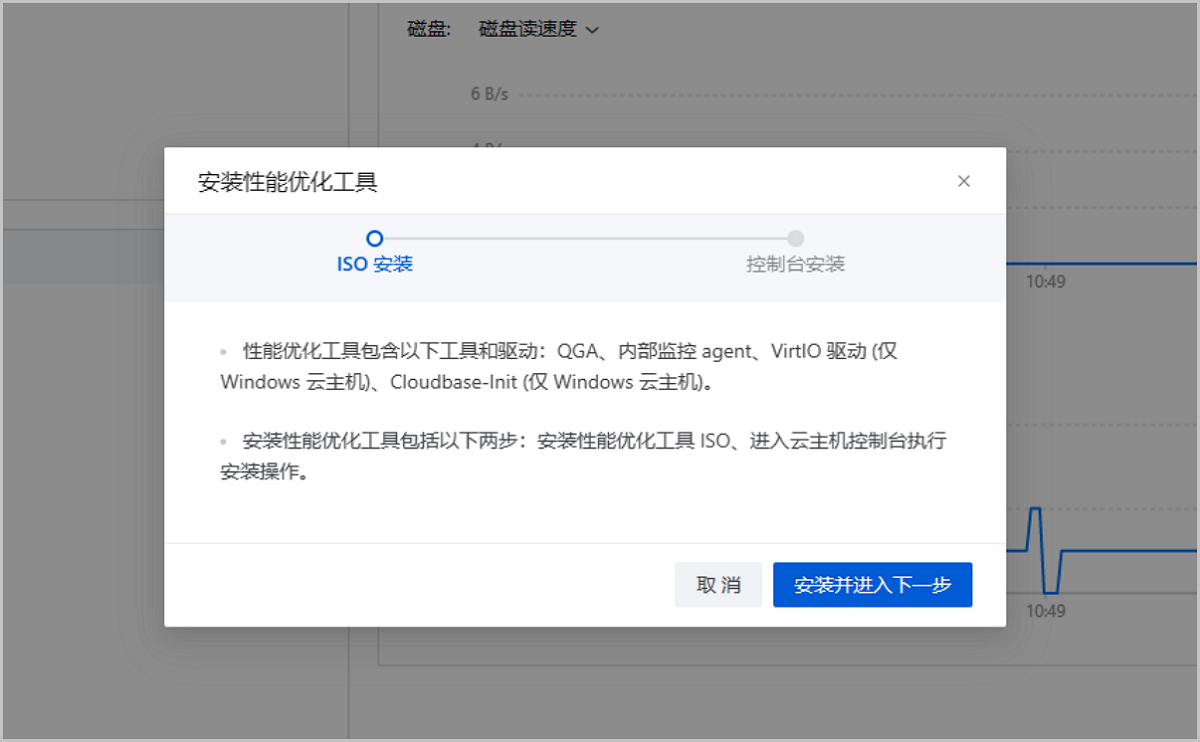

  进入创建的云主机VM-Self-Managed-IP详情页，点击性能优化工具：安装 > 安装并进入下一步。
  如图 4所示：
  图 4. 安装性能优化工具-ISO安装
2. 控制台安装

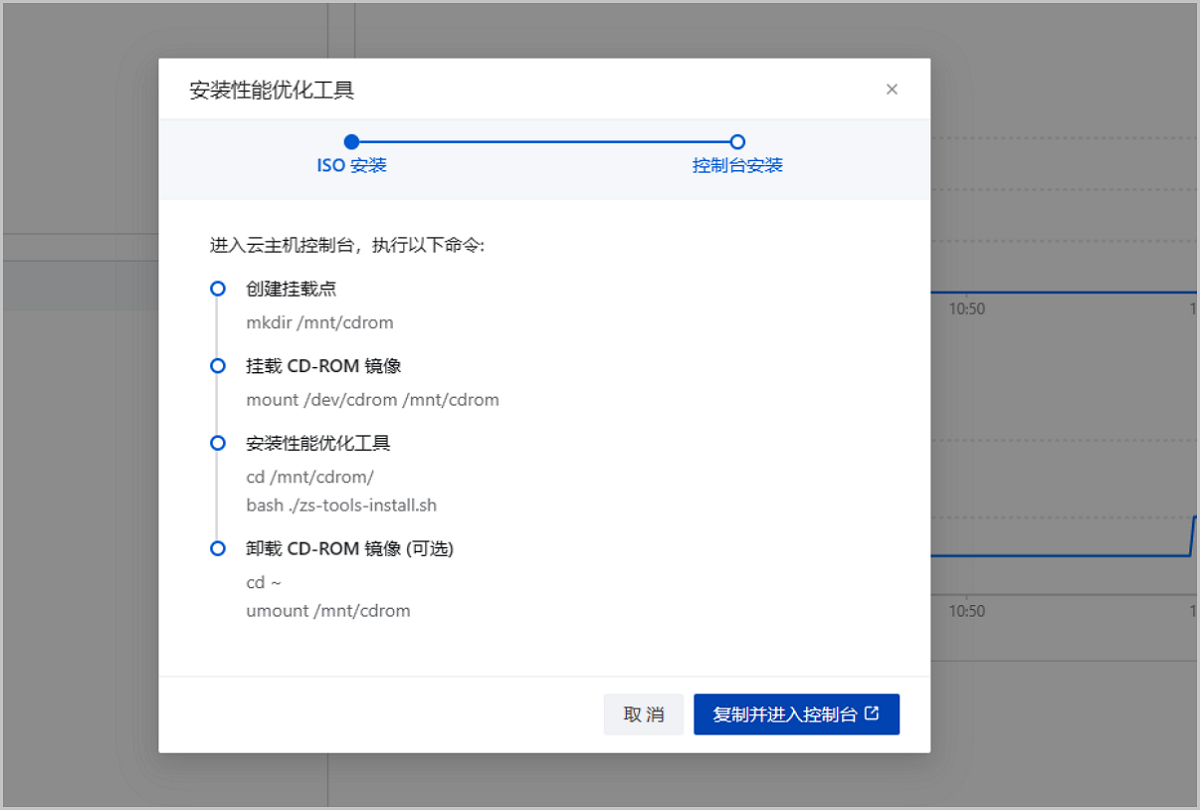

  在控制台执行以下命令完成安装：
```
# 创建挂载点 mkdir /mnt/cdrom # 挂载CD-ROM镜像 mount /dev/cdrom /mnt/cdrom # 安装性能优化工具 cd /mnt/cdrom/ bash ./zs-tools-install.sh # 卸载CD-ROM镜像（可选） cd ~ umount /mnt/cdrom
```

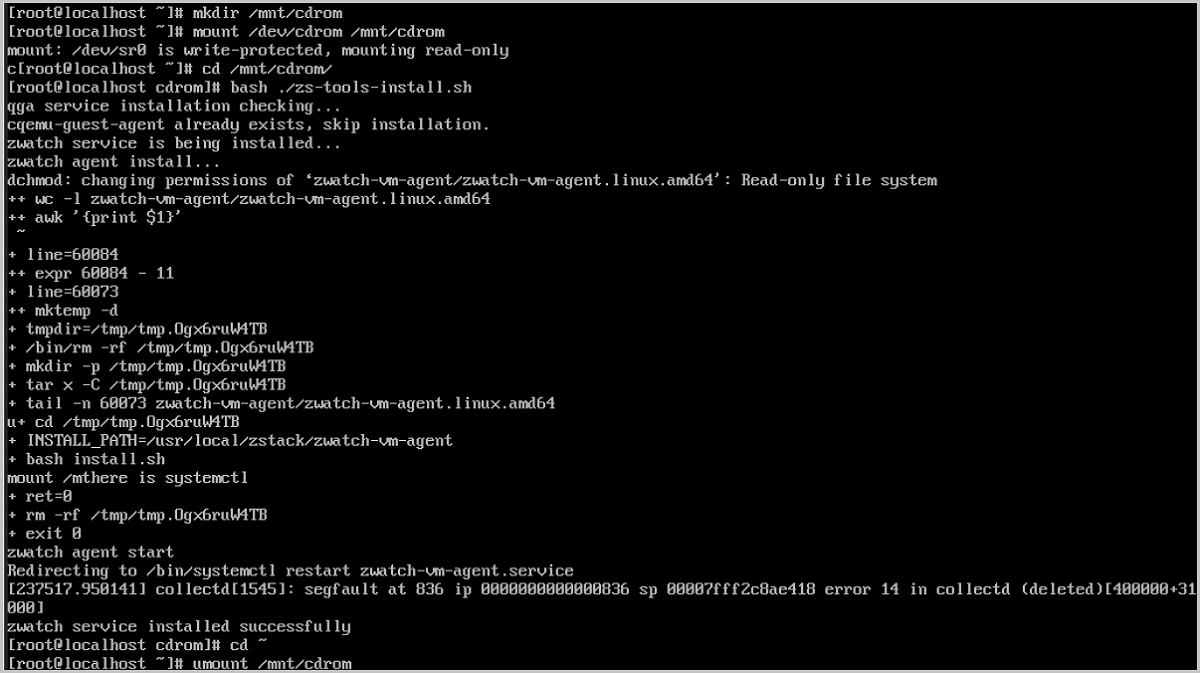

  如图 5所示：
  图 5. 安装性能优化工具-控制台安装

  说明: 如在云主机内部配置IP地址，无需执行此步骤。
同步云主机网卡配置
进入已创建的的VM-Self-Managed-IP云主机详情页，点击配置信息 > 网卡 > 同步配置，将云平台上配置的IP地址下发到网卡内部。
说明: 如在云主机内部配置IP地址，无需执行此步骤。
验证网卡IP地址实际配置情况

预期结果：云主机内部可查询到云平台上配置的IP地址。

登录云主机VM-Self-Managed-IP，检查是否能够查询到云平台上配置的IP地址。

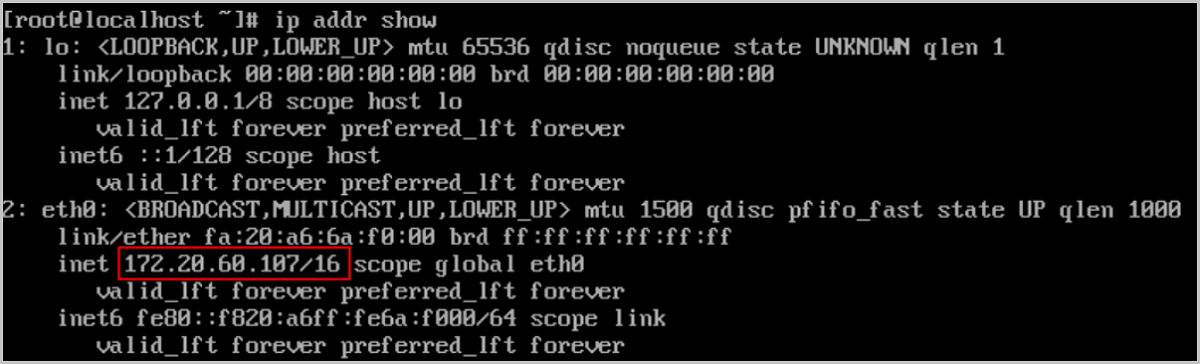

如图 6所示：
图 6. 验证网卡IP地址实际配置情况

说明: 如再云主机内部配置IP地址，无需执行此验证。

至此，关闭IP地址管理场景下，扁平网络的基本部署实践介绍完毕。
