典型使用流程

SR-IOV网卡虚拟化的典型使用流程如下:
  1. 物理机启用IOMMU设置。
  2. SR-IOV切割物理网卡。
  3. 部署启用SR-IOV的网络环境。
  4. 创建云主机并加载VF网卡。
  5. 为云主机安装VF网卡驱动。

使用SR-IOV网卡前,请务必确保所有准备工作已完成且准确无误。以下详细介绍SR-IOV功能的操作步骤:

  1. 物理机启用IOMMU设置。
    确保物理机BIOS已开启Intel VT-d / AMD IOMMU配置和SR-IOV配置的前提下,在ZStack Cloud云平台开启物理机IOMMU设置。
    • 新添加物理机:在资源中心 > 硬件设施 > 计算设施 > 物理机界面添加物理机过程,选择扫描物理机IOMMU设置配置,添加物理机的同时开启IOMMU设置。

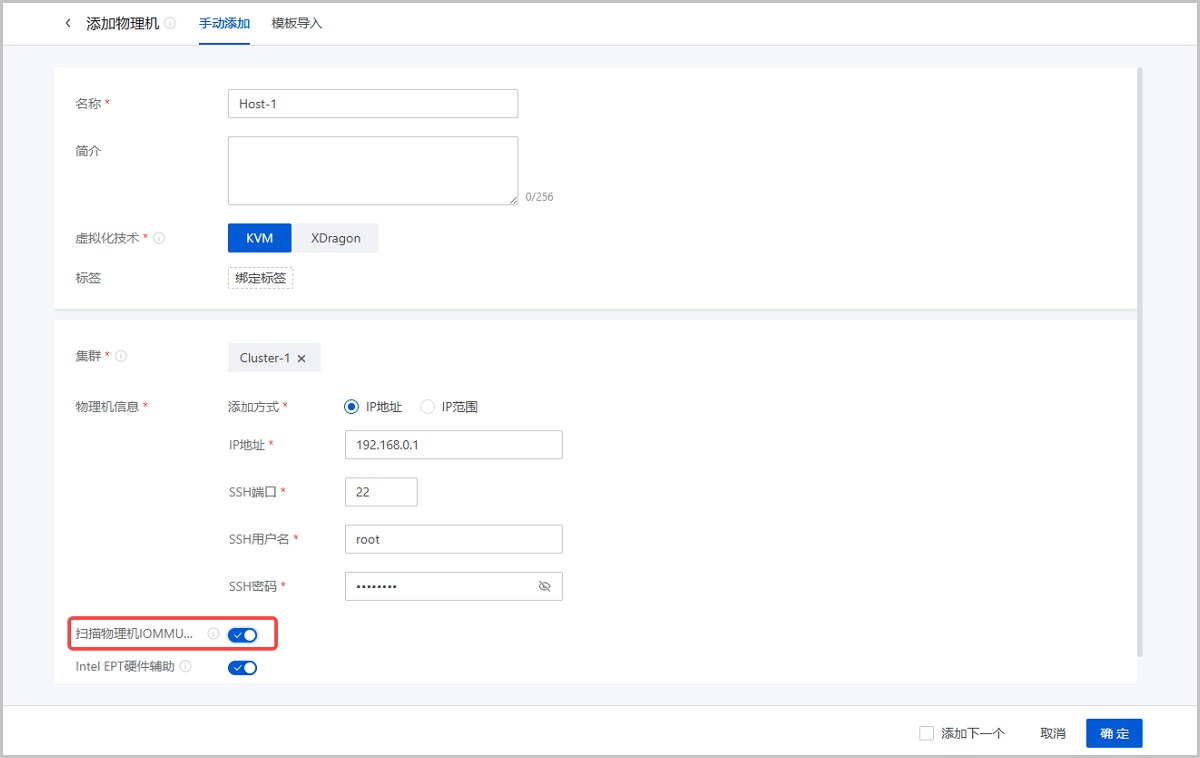

      图 1所示:
      图 1. 新添加物理机并启用IOMMU设置


    • 已添加物理机:在物理机详情页,启用IOMMU启用状态配置,针对已添加物理机开启IOMMU设置,重启物理机生效。

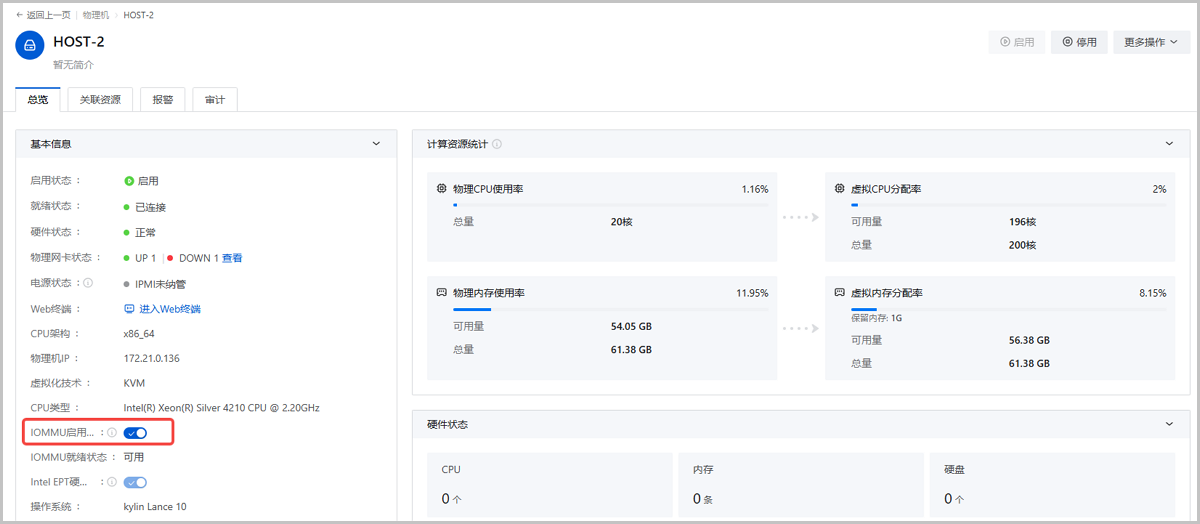

      图 2所示:
      图 2. 已添加物理机启用IOMMU设置


    说明: 物理机开启IOMMU设置后,还需在物理机详情页确保IOMMU就绪状态为可用,否则也无法正常使用SR-IOV功能。若IOMMU启用状态为启用,但IOMMU就绪状态不可用,可能存在以下原因:
    • 开启IOMMU设置但未重启物理机,手动重启物理机即可。
    • 物理机配置错误,请进入物理机BIOS并开启Intel VT-d / AMD IOMMU配置。
  2. SR-IOV切割物理网卡。

    确保准备工作完成以及IOMMU状态正常时,即可在物理机详情页点击关联资源 > 物理网卡,选中某个可虚拟化的物理网卡,执行SR-IOV切割操作,将物理网卡切割成指定数量的VF网卡。

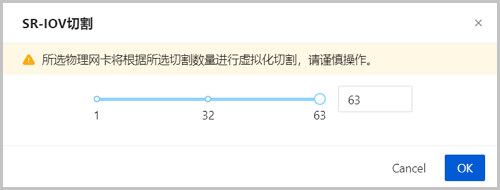

    图 3所示:
    图 3. SR-IOV切割


    物理网卡SR-IOV切割后,可在物理机下详情页查看使用情况。

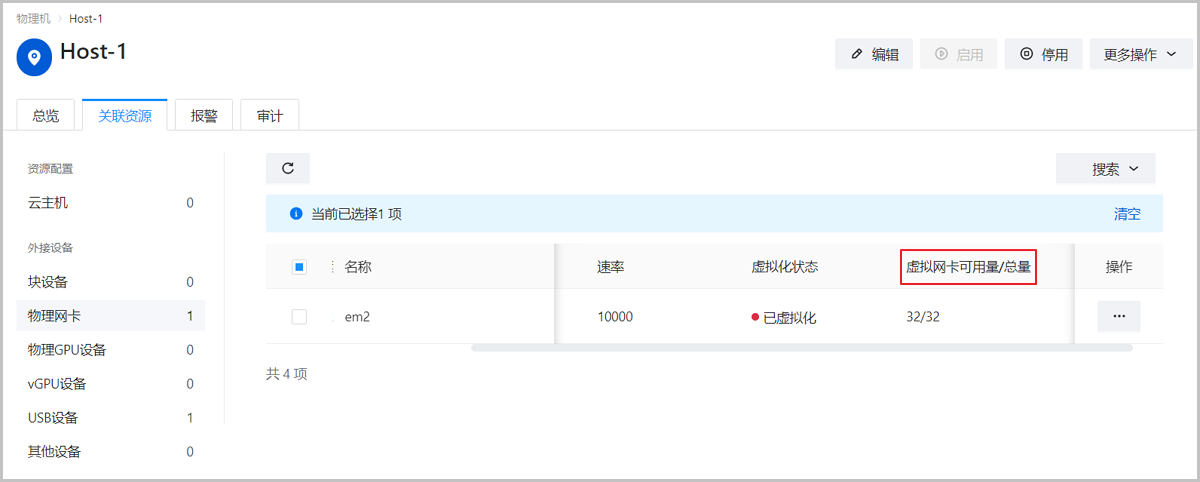

    图 4所示:
    图 4. VF网卡使用情况


    说明: 点击SR-IOV还原按钮,支持将VF网卡还原成物理网卡。此时,当前物理网卡切割成的VF网卡正在被云主机使用,SR-IOV还原将同时从云主机卸载相关网卡,请谨慎操作。
  3. 部署启用SR-IOV的网络环境。
    确保二层网络使用的物理网卡已进行SR-IOV切割,即可部署使用SR-IOV加速模式的网络环境,包括以下步骤:
    1. 创建使用SR-IOV网络加速模式的二层网络:创建L2NoVlanNetwork、L2VlanNetwork类型的二层网络时,可选择该加速模式。启用后,该二层网络下的所有三层网络将支持SR-IOV加速。
      说明: 二层网络使用SR-IOV网络加速模式需要注意以下情况:
      • VXLAN类型的二层网络暂不支持使用SR-IOV功能。
      • 二层网络使用的物理网卡未进行SR-IOV切割,即使选择使用SR-IOV网络加速模式,SR-IOV功能并不能生效。
      图 5所示,创建L2NoVlanNetwork、L2VlanNetwork类型的二层网络时,选择SR-IOV网络加速模式。
      图 5. 创建二层网络


    2. 创建支持SR-IOV功能的三层网络:创建三层网络(公有网络/扁平网络/VPC网络)时须加载启用SR-IOV的二层网络,该三层网络将继承SR-IOV属性,可自定义选择是否启用SR-IOV功能。
      图 6所示,创建三层网络时,选择已启用SR-IOV功能的二层网络。
      图 6. 创建三层网络


  4. 创建云主机并加载VF网卡。

    启用SR-IOV的网络环境部署完成后,即可使用此三层网络创建云主机并加载VF网卡。

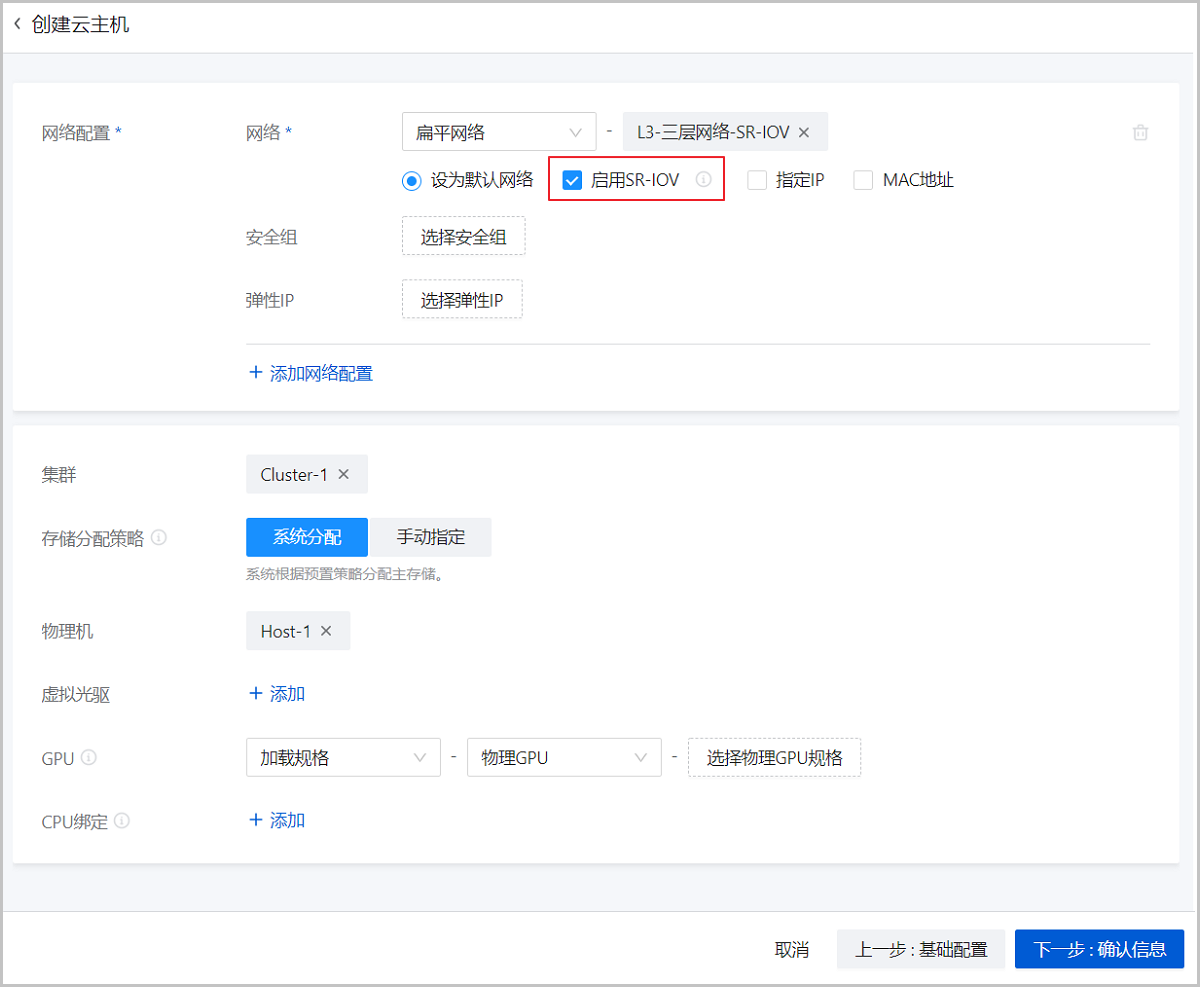

    图 7所示,创建云主机选择支持SR-IOV功能的三层网络,并选择启用SR-IOV按钮。
    图 7. 创建云主机


    说明: 创建加载VF网卡的云主机,需要注意以下情况:
    • 同一云主机支持加载多个VF网卡,且VF网卡和vNIC网卡支持互联互通。
    • 若SR-IOV按钮置灰,可能因为该三层网络加载的二层网络不支持。
    • 若VF网卡数量不足,选择启用SR-IOV按钮,将导致创建云主机失败。
    • 已有云主机可通过加载网卡操作追加VF网卡,在云主机详情页的配置信息页面的网卡列加载网卡即可。
    • 停止状态的云主机支持将VF网卡切换为vNIC类型,在云主机详情页的配置信息页面的网卡列设置网卡类型即可。

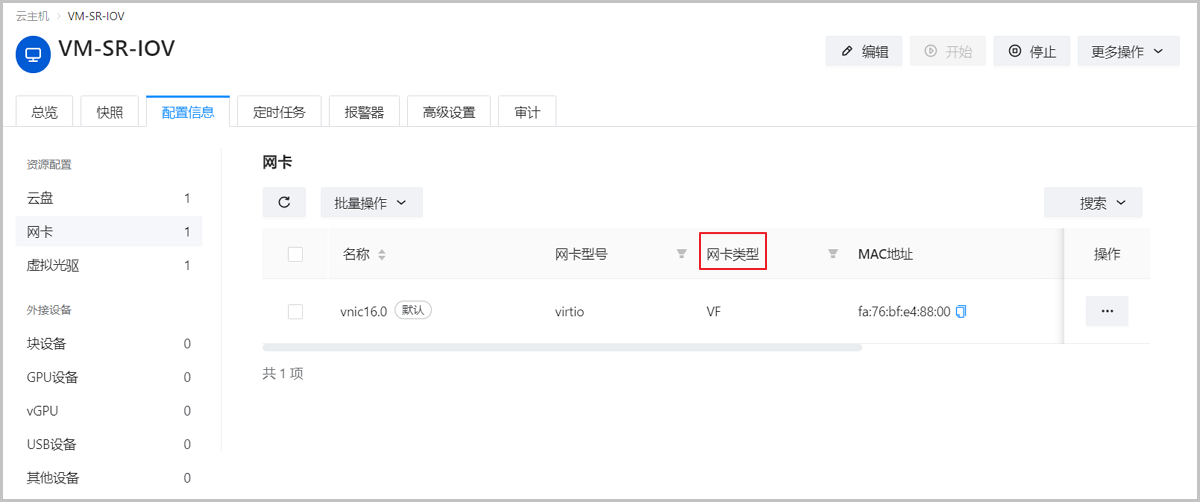

    图 8所示,云主机详情页可查看网卡类型。
    图 8. 云主机详情页


  5. 为云主机安装VF网卡驱动。

    相关云主机须安装VF网卡驱动,才能保证VF网卡被云主机识别且正常工作。VF网卡驱动获取以及安装方法请联系网卡提供厂商获取帮助。
