网络服务

网络服务

云平台为云主机提供以下网络服务：安全组、虚拟IP、弹性IP、端口转发、负载均衡、防火墙、IPsec隧道、OSPF区域、Netflow、端口镜像、路由表。

支持以下两种网络架构模型：

扁平网络
VPC网络

网络服务模块

网络服务模块：用于提供网络服务的模块。在UI界面已隐藏。

主要有以下四种：

VirtualRouter（虚拟路由器网络服务模块，不建议使用）
提供以下网络服务：DNS、SNAT、负载均衡、端口转发、弹性IP、DHCP
Flat Network Service Provider（扁平网络服务模块）
提供以下网络服务：
- Userdata：使用cloud-init进行云主机开机加载并执行特定的用户数据，例如ssh-key注入。
- 弹性IP：分布式EIP实现的弹性IP地址，可通过公有网络访问内部私有网络。
- DHCP：分布式DHCP实现动态获取IP地址。
  说明: DHCP服务包含了DNS的功能。
- VipQos：虚拟IP限速，限制上行及下行带宽。仅作用于弹性IP。
VPC Router（VPC网络服务模块）
提供以下网络服务：
- IPsec：使用IPsec隧道协议实现虚拟私有网络（VPN）的连接。
- VRouterRoute：通过路由表，用户可管理自定义路由。
- CentralizedDNS：在启用分布式DHCP服务的场景下，提供DNS服务。
- VipQos：虚拟IP限速，限制上行及下行带宽。
- DNS：使用VPC路由器提供DNS服务。
- SNAT：云主机使用SNAT可以直接访问外部互联网。
- 负载均衡：将虚拟IP地址的访问流量分发到一组后端的云主机上，自动检测并隔离不可用的云主机。
- 端口转发：提供将指定公有网络的IP地址端口流量转发到云主机对应协议的端口。
- 弹性IP：使用VPC路由器可通过公有网络访问云主机的私有网络。
- DHCP：集中式DHCP服务
SecurityGroup（安全组网络服务模块）
提供以下网络服务：
- 安全组：使用iptables进行云主机防火墙的安全控制。

扁平网络实践

生产环境中，一般建议使用以下网络服务的组合：

扁平网络服务模块：
- Userdata：使用cloud-init进行云主机开机加载并执行特定的用户数据，例如ssh-key注入。
- 弹性IP：分布式EIP实现的弹性IP地址，可通过公有网络访问内部私有网络。
- DHCP：分布式DHCP实现的动态获取IP地址。
  说明: DHCP服务包含了DNS的功能。
安全组网络服务模块：
- 安全组：使用iptables进行云主机防火墙的安全控制。

VPC网络实践

生产环境中，一般建议使用以下网络服务的组合：

扁平网络服务模块：
- Userdata：使用cloud-init进行云主机开机加载并执行特定的用户数据，例如ssh-key注入。
- DHCP：分布式DHCP实现的动态获取IP地址。
VPC网络服务模块：
- DNS：使用VPC路由器提供DNS服务。
- SNAT：云主机使用SNAT可以直接访问外部互联网。
- 路由表：通过路由表，用户可管理自定义路由。
- 弹性IP：使用VPC路由器可通过公有网络访问云主机的私有网络。
- 端口转发：提供将指定公有网络的IP地址端口流量转发到云主机对应协议的端口。
- 负载均衡：将虚拟IP地址的访问流量分发到一组后端的云主机上，并自动检测并隔离不可用的云主机。
- IPsec隧道：使用IPsec隧道协议实现虚拟私有网络（VPN）的连接。
安全组网络服务模块：
- 安全组：使用iptables进行云主机防火墙的安全控制。

高级网络服务

动态路由：支持OSPF动态路由协议，用于单一自治系统内决策路由，适用于VPC网络场景。
组播路由：将组播源发送的组播消息转发给云主机，在发送端和接收端实现点对多点连接，适用于VPC网络场景。
VPC防火墙：通过对VPC路由器接口处南北向流量进行过滤，有效保护整个VPC通信安全及VPC路由器安全，适用于VPC网络场景。
端口镜像：将云主机网卡的网络流量复制一份到远端，对端口上的业务报文进行分析，方便对网络数据进行监控管理，适用于扁平/VPC网络场景。
Netflow：通过Netflow对VPC路由器网卡的进出流量进行分析监控，支持Netflow V5、V9两种数据流输出格式，适用于VPC网络场景。

安全组

安全组：为云主机网卡提供安全控制，按照指定的安全规则对进出网卡的TCP/UDP/ICMP等数据包进行有效过滤。

功能特点

安全组与安全规则

安全组主要通过添加的安全规则控制和过滤进出网卡的流量，一个安全组可以添加多条安全规则。

安全规则主要对流量来源或目的进行控制，按控制的流量流向，可分为入方向规则和出方向规则：
- 入方向规则：针对由外部进入网卡的流量，主要控制流量来源。
- 出方向规则：针对由网卡向外发送的流量，主要控制流量目的。
出/入方向规则控制的源/目的可以被设置为IP地址/段或安全组：
- IP地址/段作为源：适用于入方向规则，入方向规则会允许/拒绝来自该IP地址/段的流量访问。
- 安全组作为源：适用于入方向规则，入方向规则会允许/拒绝来自源安全组内网卡的流量访问。
- IP地址/段作为目的：适用于出方向规则，出方向规则会允许/拒绝网卡访问该IP地址/段。
- 安全组作为目的：适用于出方向规则，出方向规则会允许/拒绝当前组内网卡访问目的安全组内的网卡。
同一方向上有多条规则时，可以设置规则生效优先级。
这是由于安全组同时支持黑名单和白名单机制，同一源/目的上被设置多条规则时，可能发生冲突。设置优先级后，同一源/目的优先级最高的规则生效。
安全组内的网卡默认允许相互访问，系统会自动添加相应的出/入方向规则，该规则优先级高于所有自定义规则，且不可修改或删除。如需取消组内互通，可以停用该规则。

安全组与网卡

安全组需加入网卡后，才会受安全组规则的控制。一张网卡可以加入多个安全组。

网卡加入多个安全组时，可设置安全组优先级，网卡将首先匹配优先级较高的安全组下的规则。
说明: 所有管理员安全组优先级高于租户/子账户安全组。
网卡加入安全组后，除安全规则规定外，默认允许其他所有出方向流量，拒绝其他所有入方向流量，用户也可以自定义调整该策略，控制未被安全组规定的流量。

安全组与权限

安全组分为管理员安全组和租户/子账户安全组。通常，管理员安全组由管理员创建、归管理员所有，租户/子账户安全组由租户/子账户创建，归租户/子账户所有。

租户/子账户只能查看和操作自己所有的安全组。
管理员可以查看和管理全部安全组，其中，管理员安全组可以被绑定到任意云主机，租户/子账户安全组只能被绑定到与其所有者一致的云主机。

安全组支持以下操作：

操作	描述
创建安全组	创建一个新的安全组。
编辑安全组	修改安全组的名称与简介。
启用安全组	将停用的安全组启用。
停用安全组	停用安全组，停用后，安全组规则和相关安全组服务不再生效。
删除安全组	删除安全组，将自动删除所有的安全组规则和相关安全组服务。

添加规则	添加一个出方向或入方向规则。
修改规则	修改已添加的规则。说明: 系统自动添加的、用于组内互通的规则不支持修改。
启用规则	将停用状态的规则启用生效。
停用规则	将启用状态的规则停用。停用后，组内网卡不再匹配这条规则。
导入规则	为安全组批量导入规则。说明: 导入的规则优先级默认低于当前所有规则，且处于停用状态。用户可在导入后手动调整规则优先级并将其启用。
导出规则	批量导出安全组规则。
删除规则	删除已添加的规则。说明: 系统自动添加的、用于组内互通的规则不支持删除。
绑定网卡	将网卡添加进安全组。管理员执行该操作时需注意：安全组所有者为管理员时，支持绑定到任意网卡，如网卡所有者为管理员，则该安全组优先级默认排在网卡已绑定的所有安全组之后；如网卡所有者为租户/子账户，则该安全组优先级默认为1（即最高）。安全组所有者为租户/子账户时，只支持绑定到与其所有者一致的云主机网卡，且优先级默认排在网卡已绑定的所有安全组之后。租户/子账户执行该操作时，仅支持将安全组绑定到归自己所有的云主机网卡，且优先级默认排在网卡已绑定的所有安全组之后。绑定完成后，用户均可前往云主机网卡列表，点击设置安全组，调整默认的优先级顺序。
解绑网卡	将网卡从安全组内解绑。

注意事项

若使用安全组同时使用其他网络服务（如负载均衡、路由表等），需确保其他网络服务所需要的安全组规则已添加至该安全组中。
公有网络、扁平网络和VPC网络均支持安全组服务，安全组服务均由安全组网络服务模块提供，使用方法均相同：使用iptables进行云主机的安全控制。
安全组实际上是一个分布式防火墙，每次规则变化、加入/删除网卡都会导致多个云主机上的安全组规则被更新。

虚拟IP

虚拟IP（VIP）：在桥接网络环境中，使用虚拟IP地址提供弹性IP、端口转发、负载均衡、IPsec隧道等网络服务，数据包会被发送到虚拟IP，再路由至云主机网络。

公有网络创建的虚拟IP支持为扁平网络提供弹性IP、负载均衡网络服务。
公有网络创建的虚拟IP支持为VPC网络提供弹性IP、端口转发、负载均衡、IPsec隧道网络服务。
VPC网络创建的虚拟IP支持为VPC网络提供负载均衡网络服务。
扁平网络创建的虚拟IP支持为扁平网络提供弹性IP、负载均衡网络服务。

支持虚拟IP提供性能共享型负载均衡服务。性能共享型负载均衡通过VPC路由器提供负载均衡服务，访问流量经由VPC路由器分发给后端服务器。当VPC路由器上承载多业务运行，负载均衡服务需与其它业务共享VPC路由器性能。

如虚拟IP提供性能共享型负载均衡服务所示：

虚拟IP相关定义

公网虚拟IP：使用公有网络创建的虚拟IP，支持自定义创建或跟随路由器自动创建
- 公网虚拟IP支持为扁平网络提供弹性IP、负载均衡网络服务。支持为VPC网络提供弹性IP、端口转发、负载均衡、IPsec隧道网络服务。
- 公网虚拟IP可同时用于端口转发、负载均衡、IPsec隧道服务，且支持一种服务的多个实例，但不同类型服务不能使用相同的端口号。
- 公网虚拟IP支持QoS、监控数据、性能TOP 5、性能分析、报警功能。
VPC网络虚拟IP：使用VPC网络创建的虚拟IP，仅支持自定义创建
- VPC网络虚拟IP支持为VPC网络提供负载均衡网络服务。
- VPC网络虚拟IP暂不支持QoS、监控数据、性能TOP 5、性能分析、报警功能。
扁平网络虚拟IP：使用扁平网络创建的虚拟IP，支持自定义创建或跟随路由器自动创建
- 扁平网络虚拟IP支持为扁平网络提供弹性IP、负载均衡网络服务。
- 扁平网络虚拟IP支持QoS、监控数据、性能TOP 5、性能分析、报警功能。
自定义虚拟IP：用户手动创建的虚拟IP，支持自定义创建公网虚拟IP、VPC网络虚拟IP、扁平网络虚拟IP
- 一个自定义公网虚拟IP仅用于一个弹性IP服务实例。
- 自定义虚拟IP不支持跨VPC路由器使用。
- 使用弹性IP、端口转发、负载均衡、IPsec隧道时，可选择创建虚拟IP重新创建自定义虚拟IP提供服务，也可选择已有虚拟IP中的已有自定义虚拟IP提供服务。
系统虚拟IP：VPC路由器成功创建后，系统使用路由器加载的三层网络自动创建的虚拟IP，支持跟随路由器自动创建公网虚拟IP或扁平网络虚拟IP
- 系统虚拟IP与VPC路由器一一对应，路由器每加载一条公有网络，系统将自动创建一个系统虚拟IP。且系统虚拟IP与VPC路由器的默认IP相同。
- 默认公有网络创建的系统虚拟IP，用于提供源地址转换服务。
- 使用弹性IP、端口转发、负载均衡、IPsec隧道时，可选择已有虚拟IP中的自定义/系统虚拟IP提供服务。

自定义虚拟IP支持以下操作：

操作	描述
创建虚拟IP	创建一个新的虚拟IP。
编辑虚拟IP	编辑虚拟IP的名称、简介信息。
删除虚拟IP	删除选中的虚拟IP。说明: 删除自定义虚拟IP将自动删除其上绑定的所有服务。删除自定义虚拟IP的某一服务，并不影响其上绑定的其它服务运行。

弹性IP

弹性IP（EIP）：基于网络地址转换（NAT）功能，将一个网络的IP地址转换成另一个网络的IP地址，从而可通过其他网络访问内部私有网络。

弹性IP相关定义

公网弹性IP：基于公有网络创建的公网虚拟IP提供弹性IP服务
- 内部私有网络是隔离的网络空间，不能直接被外部网络访问，通过公网弹性IP可对公有网络的访问直接关联到内部私网的云主机IP。
- 公网弹性IP可动态绑定到一个云主机，或从一个云主机解绑。
- 公网弹性IP支持绑定私有网络（扁平网络/VPC网络）创建的云主机：
  - 基于分布式EIP实现的公网弹性IP地址，可通过公有网络访问扁平网络。
  - 可通过VPC路由器使用公有网络访问VPC网络。
扁平网络弹性IP：基于扁平网络创建的扁平网络虚拟IP提供弹性IP服务
- 不同网段的扁平网络之间存在三层隔离，不能直接访问，通过扁平网络弹性IP可对一个扁平网络的访问直接关联到另一个扁平网络创建的云主机IP。
- 扁平网络弹性IP可动态绑定到一个云主机，或从一个云主机解绑。
- 扁平网络弹性IP支持绑定其他扁平网络创建的云主机。

弹性IP支持以下操作：

操作	描述
创建弹性IP	创建一个新的弹性IP。
编辑弹性IP	编辑弹性IP的名称、简介信息。
绑定网卡	将弹性IP绑定到网卡。设置方法：在弹性IP管理界面，选择一个弹性IP，选择绑定网卡，给网卡绑定弹性IP。选择需要绑定的网卡，点击确定按钮，完成绑定网卡操作。点击取消按钮，可取消绑定网卡，取消后也可在弹性IP操作中重新绑定。
解绑网卡	将弹性IP与网卡解绑。设置方法：在弹性IP管理界面，选择一个弹性IP，选择解绑网卡，给网卡解绑弹性IP。选择需要的网卡，点击确定按钮，完成卸载网卡操作。点击取消按钮，可取消解绑网卡，取消后也可在弹性IP操作中重新解绑。
更改所有者	更改弹性IP的所有者。
删除弹性IP	删除选中的弹性IP。说明: 删除弹性IP将自动删除其提供的弹性IP服务。如需同时删除相应的虚拟IP，请勾选同时删除虚拟IP。

应用场景

扁平网络下弹性IP：
以公网弹性IP为例，扁平网络下弹性IP的应用场景。
如图 1所示：
图 1. 扁平网络下弹性IP的应用场景
- 公有网络可通过防火墙连接到互联网。
- 扁平网络为各个计算节点内云主机提供IP地址，此IP地址默认情况下无法连接到互联网。
- 每个计算节点分别部署分布式EIP，可分别独立实现公有网络与扁平网络的绑定。
VPC下弹性IP：
VPC下弹性IP的应用场景。

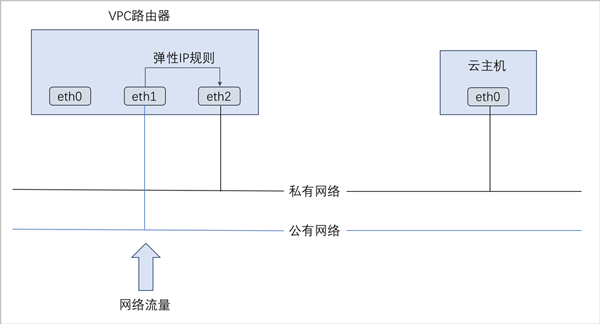

如VPC下弹性IP的应用场景所示：
图 2. VPC下弹性IP的应用场景

注意事项

使用弹性IP时，需注意：

一个实例接口在同一时间只能绑定一个弹性IP。
绑定和解绑弹性IP实时生效。
绑定和解绑弹性IP不影响实例的运行。

升级提醒

若您选择升级至4.0.0及之后版本，请注意以下功能调整：

1. 云路由器全面升级为VPC路由器，云路由网络全面升级为VPC网络，不再单独设云路由器页面。升级全程无感知，相关业务不受任何影响。

2. 企业管理账号体系取代用户组与用户，不再单独设用户/用户组页面，不可再使用用户/用户组账号登录云平台。升级前，请先将“用户组与用户”纳管的账号数据妥善迁移至“企业管理”纳管，再执行升级操作。注意：对于admin创建并具备admin权限的用户账号同步取消，如有需要，可使用企业管理账号体系中的平台管理员实现相同功能。

3. 调整AD/LDAP与账户的对接管理方式，统一由企业管理纳管，不再单独设AD/LDAP页面。升级前，请先将“账户”对接纳管的AD/LDAP账号数据妥善迁移至“企业管理”纳管，再执行升级操作。

如对上述升级提醒有任何疑问或需要升级帮助，请联系ZStack官方技术支持
